排水管道檢測技術
國內城市排水管道檢測技術主要有:閉水檢測、氣壓水壓檢測、潛水員和潛望鏡檢測、激光檢測、聲納檢測、CCTV檢測等。CCTV檢測技術是目前國際上先進有效的管道狀態檢測手段。近兩年上海廣州深圳等。開始引進這種檢測系統，取得了非常好的效果。

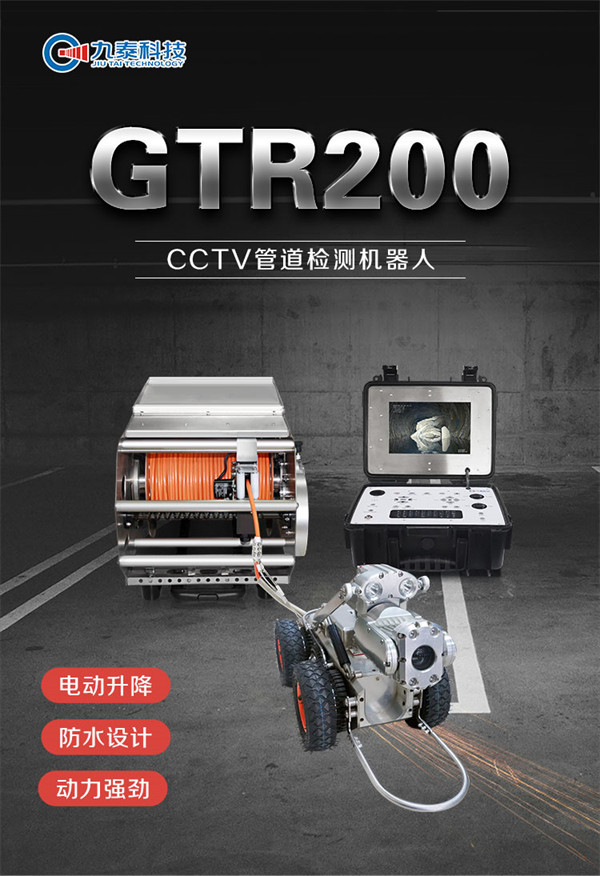

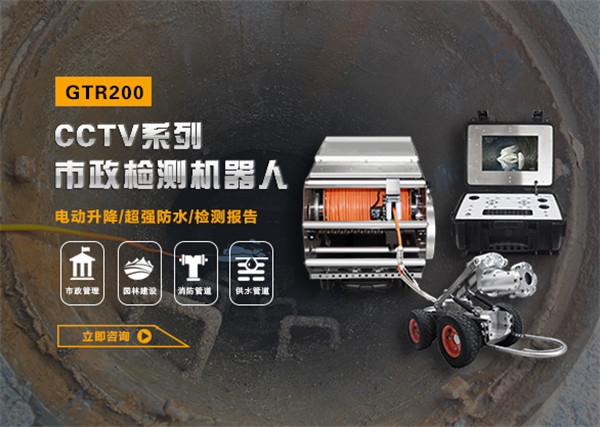

CCTV檢測技術是目前國內外排水管道的重要檢測手段，適用于管道詳勘、管道普查、管道驗收和管道修復。設備基本包括攝像機、測長儀、照明系統、動力控制設備、爬蟲等[]。利用電視檢測系統，攝像機對管道內部進行全過程檢測。根據檢測到的圖像數據，通過軟件和人力對銹層、結垢、腐蝕、穿孔、裂紋等情況進行判讀，從而有效查明管道的防腐質量和腐蝕狀況，涌水管道和涌水點的準確位置，多方面了解管道現狀，確定管道缺陷類型，編制管道狀態報告，評價排水管道運行質量和功能。通過履帶和照明系統，檢測設備完全由一個帶有遙控操縱桿的監視器控制，操作簡單，移動方便。
檢查程序包括:首先收集相關資料并進行現場調查，制定具體的檢查方案，然后在清除淤泥和堵塞后進行清理，使用閉路電視設備進行檢查，收集影像資料和數據，然后出具檢查評估報告。
CCTV 管道內窺鏡 inspection的要點內容之一是圖像數據的判讀，具體包括管道內部缺陷類型、位置、等級的確定和計算方法。國內管道缺陷的類型分為結構性缺陷和功能性缺陷，并按等級進行分類，其中結構性代碼主要與管道的物理狀況、結構和損壞嚴重程度有關；功能代碼與排水系統的狀況是否符合服務標準和排水能力要求，以及潛在的堵塞和水密性有關。標準缺陷代碼用英文單詞的首字母縮寫，如縱向裂紋為CL(裂紋縱向)；橫向裂紋為cc(圓周裂紋)；復合裂紋為cm(裂紋倍數)；破裂是b(破碎)；管道的中度錯位JDM(聯合置換介質)等。用時鐘指示缺陷點在管道圓周上的分布，順時針輸入時鐘號。
