九泰科技管道內窺鏡主要用于汽車、航空發動機、管道、機械零件等，可在不需拆卸或破壞組裝及設備停止運行的情況下實現無損檢測，并且還可用于通風管道、空調管道、水管、工業管道內部焊縫、腐蝕、堵塞、差異、異物等情況視頻檢測，還可用于高溫、有毒、核輻射及人眼無法直接觀察到的場所的檢查和觀察。管道內窺鏡一般由控制器、升降臺、攝像頭、電纜、爬行器、照明幾部分組成，遙控升降臺調節攝像頭的高度，爬行器可以穿越障礙物、自如轉彎，遙控離合器可釋放車輪收回爬行器。可配置無盲區旋轉鏡頭或軸向固定彩色鏡頭，攝像頭攝像并記錄管道狀況，并可攜帶其他檢測裝置對管道內部進行檢測。

產品概述：

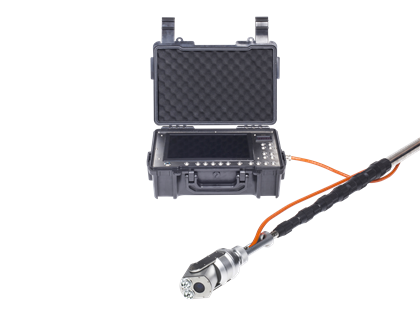

T106管道內窺鏡專用于管道檢驗，其采用IP68防水標準設計，鏡頭外殼采用304不銹鋼，適用管徑30mm--200mm。GRP硬質推索耐磨，耐腐蝕,長度為30米(DN2830)或60米(DN2860)。前視鏡頭可對管子內部作宏觀的檢查，發現或懷疑某部位有缺陷可改用側視鏡頭對缺陷部位作微觀檢查。所檢查的圖像直接在監視器屏幕上顯示出來。該產品適用于鋼管、管道內部質量檢查，油田油桿檢查，炮膛內部質量檢查，主要看細小的裂紋、鏜線等。

為了給管道內部檢驗提供充足的照明光源，這款產品探頭裝有高亮度多組LED照明光源，并且采用高分辨液晶監視器實時觀察內部情況，圖象清晰、操作簡單、有效探測距離長、適用范圍廣、并且可以和電腦連接實現存儲的優點。

主要用途：

適用于電站鍋爐集箱內部，汽輪機大軸中心孔，各種工業壓力容器內部，各類工業壓力管道內部的腐蝕、裂紋、異物和缺陷狀況的快速視頻診斷。以及樓宇通風管道、空調管道、水管、工業管道內部焊縫、腐蝕、堵塞、差異、異物等情況的視頻檢測。同時在鍋檢行業，發電廠，電建公司，石化行業，造船行業也得到了廣泛應用。

內窺鏡的檢查與判定規則:

裂紋。當光束照射被檢測物表面，觀察到黑色或者亮色線條，且在一定的放大倍數下，線條有不規則邊緣時，判定為裂紋。當裂紋較寬時，可測量探頭的測量影響線會發生彎折。

起皮。當光束平行照射時，觀察到在凸起部分背后有陰影；改變光束照射角度，則觀察到表面凸起部分與周圍被檢測物有明顯分界線，判定為起皮。

拉線和劃痕。在光束照射下，觀察到表面存在較規則的連續長線，判定為拉線。

凹坑凸起。光束以一定角度照射時，與周圍被檢物邊界連接，無分界線。離光源近的部分有陰影，離光源遠的地方有亮影，為凹坑。光束以一定角度照射時，與周圍被檢物邊界連接，無分界線。凸起部分有亮影，且背后陰影為凹坑。當凹坑較深或凸起較高時，可測量探頭的測量線會發生彎折。

斑點。在光束照射時，觀察到與周圍被檢物色澤不同的光滑無凹凸表面為斑點。

腐蝕。光束照射下，觀察到塊狀、點狀不光滑表面，在一定放大倍數下輕微凹凸不平為腐蝕。

未焊透。觀察到熔化金屬與母材、焊縫層間有明顯的分界線。

焊漏。光束以一定角度照射時，觀察到與熔化金屬相連，無分界線的凸起時為焊漏。

多余物。光束以任意角度照射時，存在與周圍基本被檢物顏色、亮度有差異的結構以外的物體為多余物。

裝配缺陷。檢測時觀測到不符合圖樣技術條件的結構現象。

尺寸測量。在有要求時可用測量探頭測量形位尺寸。

T106管道內窺鏡是九泰科技具有獨立知識產權，集光、機、電等高新技術于一身的工業視頻檢測儀器，本檢測儀器由智能旋轉鏡頭、智能控制器、彈性GFRP伸縮線盤等組成。
